ไอจีบีที PFC (ตัวถัง TO-247) — หน้าที่ วิธีวัด อาการเสีย Datasheet

สวิตช์กำลังของภาค PFC ทำงานคู่ขดลวด PFC และไดโอด PFC

ประเภท	ภาค PFC
อยู่ตรงไหนบนแผง	ทรานซิสเตอร์ตัวใหญ่ 3 ขาติดฮีตซิงก์ แยกจาก IPM
โซนบนแผง	DC bus + ภาคแก้ตัวประกอบกำลัง (PFC)
พบในแผง	แผงคอยล์ร้อน · แอร์อินเวอร์เตอร์
เบอร์ที่พบบ่อย	FGH40N60SMD, IKW30N60H3, IKW40N65ES5, 40N60, 30N60, 40T65

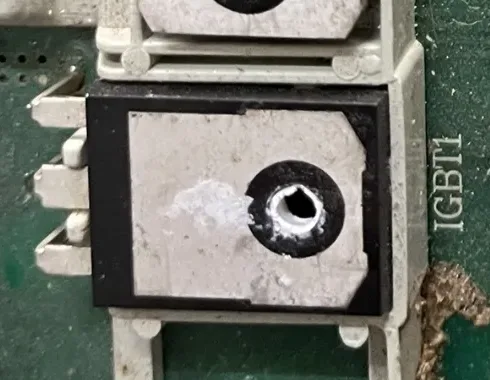

ภาพจริงบนแผงวงจร

วิธีวัด	ค่าดี	ค่าเสีย
ถอดออกจากแผง ย่านไดโอด แดง E ดำ C	0.3–0.6 V (ไดโอดในตัว) กลับสาย OL	0 V ทั้งสองทาง = ช็อต
ขา G เทียบ C และ E	OL ทั้งหมด	มีค่า = เสีย

ฟิวส์ใหญ่ขาด เบรกเกอร์ตัด DC bus ไม่ขึ้น

แรงดัน/แอมป์เท่าเดิมหรือสูงกว่า มีไดโอดในตัวถ้าตัวเดิมมี · ห้ามใช้มอสเฟตแทนมั่ว

ลิงก์ไปไฟล์ PDF บนเว็บผู้ผลิตชิปโดยตรง ค่าที่ต้องตรงเป๊ะ (ขา แรงดัน กระแส) ให้เปิดเอกสารของรุ่นที่อยู่บนแผงจริง

⚠️ ค่าที่วัดในหน้านี้เป็นค่าอ้างอิงไว้เทียบว่าผิดปกติหรือไม่ ก่อนวัดแผงที่มีตัวเก็บประจุใหญ่ ต้องถอดปลั๊กและคายประจุก่อนทุกครั้ง
